PVT-Wärmepumpensysteme

PVT-Kollektoren haben sich bewährt

Die Nachfrage nach PVT-Kollektoren wächst. Ihr Absatz hat sich in den letzten vier Jahren in Deutschland fast verfünffacht. 2022 hat das Handwerk 19.100 m² installiert. Die Initiative IntegraTE begleitet die schnell wachsende Branche. Zentraler Baustein ist die Vermessung von PVT-Wärmepumpensystemen unter Realbedingungen, um Zuverlässigkeit und Leistung der Heizsysteme zu untersuchen. Wichtig ist grundsätzlich, dass PVT-Kollektoren und Wärmepumpen ein gut aufeinander abgestimmtes Gesamtsystem bilden.

PVT-Kollektoren gelten als alternative Wärmequelle für Sole-Wärmepumpen. Sie gewinnen sowohl Strom als auch Wärme aus Sonnenenergie und Umgebungswärme, die sie der Wärmepumpe zuführen, um deren Effizienz und CO2-Bilanz zu verbessern. Übers Jahr hinweg produzieren PVT-Kollektoren in einer solchen Kombination etwa viermal mehr Gesamtenergie, also Wärme und Strom, als eine Photovoltaikanlage mit der gleichen Fläche.

Um die Bekanntheit der technisch und wirtschaftlich attraktiven Energieversorgung durch PVT-Kollektoren kombiniert mit Wärmepumpen im Gebäudesektor zu erhöhen, finanziert das Bundeswirtschaftsministerium seit Ende 2019 die Initiative IntegraTE. Eine zentrale Aktivität ist die Vermessung von PVT-Wärmepumpensystemen unter Realbedingungen. Die Industriepartner bei IntegraTE konnten Demonstrationshäuser vorschlagen, die dann mit Messtechnik ausgestattet wurden.

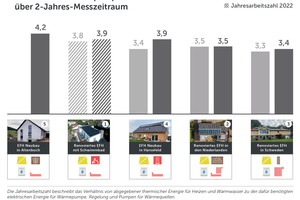

Die ersten Einfamilienhäuser mit Anlagekonzepten von Systemlieferanten sind nun zwei Jahre vermessen (siehe Abb. 1). Die Monitoring-Daten sind auf der IntegraTE Webseite http://pvt-energie.de öffentlich zugänglich.

Die zentrale Kenngröße zur Beurteilung der Anlagen ist die Jahresarbeitszahl (JAZ). Sie definiert sich aus der jährlich bereitgestellten Wärmemenge für Heizen und Warmwasser bezogen auf die dafür notwenige elektrische Energie für Wärmepumpe (Verdichter, Heizstab und Steuerung), Regelung und Pumpen in den Kreisen der Wärmequellen. „Wir haben bei den Systemgrenzen für die Jahresarbeitszahl den Wärmespeicher des Hauses nicht berücksichtigt, damit die unterschiedlichen Wärmeverteilsysteme die Betriebsergebnisse nicht so stark beeinflussen und wir eine höhere Vergleichbarkeit erreichen“, so Korbinian Kramer, IntegraTE-Projektleiter vom Fraunhofer ISE. Außerdem handelt es sich in Abb. 1 um eine JAZ rein für den Heizbetrieb. Hier wird der Anteil des Solarstroms aus den PVT-Kollektoren nicht abgezogen, der direkt für den Betrieb der Wärmepumpe genutzt wird.

Am besten schneidet der Einfamilienhaus-Neubau in Altenbuch ab (Haus 5) mit einer JAZ von 4,2. Hier stellen PVT-Kollektoren gemeinsam mit drei Erdkörben im Garten die Wärme für die Wärmepumpe bereit. Mit einer JAZ von 3,3 bzw. 3,4 in den beiden Messjahren erreicht auch das große, sanierte Einfamilienhaus in Schweden (Haus 3) zufriedenstellende Effizienzen. Der Projektleiter betont, dass alle Demoanlagen egal ob Neu- oder Altbau recht stabil über die ersten beiden Jahre gelaufen sind. Durch den Austausch mit den ausführenden Fachfirmen konnten die Systeme außerdem teilweise noch energetisch optimiert werden.

Die Betriebsergebnisse von zwei Anlagen werden exemplarisch für einen Neubau (Haus 4) bzw. einen Altbau (Haus 3) genauer betrachtet.

25 bis 40 % des PVT-Stroms können über die Batterie fürs Heizen verwendet werden

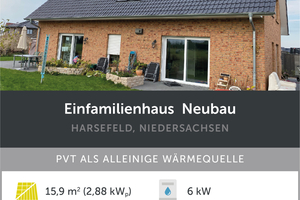

Das neue Wohnhaus in Harsefeld, Niedersachsen, (Haus 4) wird allein über die PVT-Kollektoren mit modulierender 6-kWth-Solar-Wärmepumpe beheizt. Auf dem Dach ist neben einem 16 m² PVT-Feld mit 3,6 Kilowatt (kWel) noch eine PV-Anlage mit 1,8 kWel installiert.

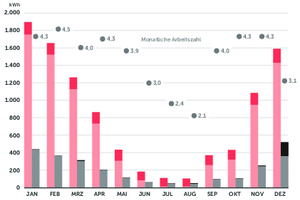

Die vierköpfige Familie, die 190 m² bewohnt, kann sich über niedrige Heizkosten freuen, weil hier das Monitoring Jahresarbeitszahlen von deutlich über 3 bestätigt. In dieser Bilanz ist der Strombedarf für den 7-kW-Elektro-Heizstab auch schon eingerechnet, der laut der Monatsbilanz des Jahres 2022 nur selten anspringt (siehe Abb. 2). Das Heizsystem der Harsefelder Familie benötigte insgesamt 2.566 Kilowattstunden (kWh) Strom im Jahr 2022. Davon gingen 79 % an die Wärmepumpe, 13 % waren Hilfsstrom für Pumpen und Regelung und 8 % der Energiemenge wurde direkt im Heizstab in Wärme umgesetzt. Im Betrieb erreicht das PVT-Wärmepumpen-Heizsystem mit dem PVT-Kollektoren als einzige Wärmequelle für die Wärmepumpe also eine ähnliche Effizienz wie eine Anlage mit PVT und Erdkollektor, wobei der Heizstab natürlich viel günstiger ist als ein Erdkollektor, so Kramer.

Abb. 2 zeigt, dass die Effizienz des Heizsystems – ausgedrückt durch eine monatliche Arbeitszahl der Wärmepumpe – über das Jahr schwankt. Klar ist, dass die hohen Temperaturen für das Brauchwarmwasser im Sommer von der Wärmepumpe in der Tendenz mit einem schlechteren Wirkungsgrad erzeugt werden als die moderaten Heiztemperaturen, die die Wärmebilanz im Herbst und Winter dominieren. Beim Monitoring werden auch die Temperaturen im Solarkreis der PVT-Kollektoren erfasst. Die Unterschiede je nach Jahreszeit sind groß. Im Januar und Februar liegt die über den Monat energetisch gewichtete Ausgangstemperatur der PVT-Kollektoren bei 1,7 °C beziehungsweise 0,4 °C. Tageweise liegt die Quelltemperatur der PVT-Kollektoren im Winter sogar bei -12 °C. Die Solarkreis-Leitungen vom Dach müssen innerhalb der Gebäudehülle entsprechend gut gedämmt sein, damit sich kein Kondenswasser bildet.

Im Juli und August kommen dagegen im Mittel 18,4 C° bzw. 19 °C vom Dach. Für diese große Bandbreiten der Quelltemperaturen muss die Wärmepumpe ausgelegt sein. PVT-Wärmepumpen-Systeme müssen also immer ein gut aufeinander abgestimmtes Gesamtsystem sein, meint Kramer.

Wie erhöht sich nun die Jahresarbeitszahl, wenn man den Anteil des Solarstroms abzieht, der gleichzeitig mit dem Betrieb der Wärmepumpe produziert wird? Laut Monitoring deckt bei dem Einfamilienhaus in Harsefeld Strom aus den PVT-Kollektoren und den zusätzlich installierten PV-Modulen mit Hilfe einer Batterie immerhin 33 % des jährlichen Strombedarfs für Wärmepumpe und Heizstab. Die um diesen Eigenstromverbrauch bereinigte Jahresarbeitszahl steigt dadurch von 3,9 auf 5,9.

Die Monitoring-Daten der Demonstrationshäuser zeigen, dass bei einer sinnvoll dimensionierten Anlage ohne Batterie rund 10 bis 30 % des PV-Stroms direkt für Heizzwecke verwendet werden. Dieser Deckungsanteil steigt auf 25 bis 40 % an, wenn eine Solarstrombatterie installiert ist.

Regeneration der Erdsonden erhöht die Effizienz der Erdreichwärmequelle

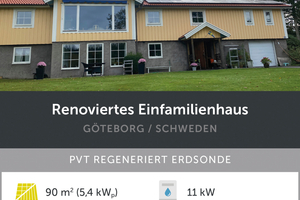

Die Anlage 3 des Monitorings ist ein großes, saniertes Einfamilienhaus in Schweden mit 340 m2 Wohnfläche. Hier gab es Handlungsbedarf, weil die Erdsonde – über viele Jahre als alleinige Wärmequelle einer Sole-Wärmepumpe betrieben – das Erdreich bereits stark ausgekühlt hatte. In diesem Fall bildet sich ein Kältetrichter um die Erdsonde herum und die Wärmeerträge der Sonde gehen kontinuierlich zurück.

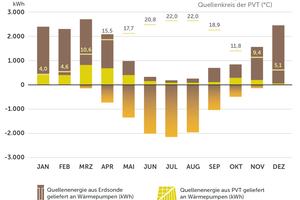

Die 2020 installierte PVT-Anlage mit einer Fläche von 31 m2 mit 19 kWel erfüllt hier also gleich drei Aufgaben. Sie liefert Strom sowie Wärme direkt an die Sole-Wärmepumpe (gelbe Säulenabschnitte oberhalb der x-Achse in Abb. 3). Die Wärme-Überschüsse im Sommer können außerdem in die Erdsonde geleitet werden und regenerieren dort das Erdreich. Dass dies gut gelingt, zeigt Abb. 3. Vor allem in den Monaten Mai bis September liefert die PVT-Anlage einen erheblichen Anteil der Wärme ins Erdreich (orange-braune Säulen unterhalb der x-Achse). Die Monatsbilanz der Wärmemengen zeigt außerdem den interessanten Effekt, dass die Wärmepumpe auch in den Sommermonaten, wenn es mal keine Wärme direkt aus den PVT-Kollektoren gibt, das Erdreich anzapft (braune Balkenabschnitte oberhalb der X-Achse).

Wie sieht nun die Gesamtbilanz zur Deckung des Wärmebedarfs für Heizen und Warmwasser des schwedischen Wohnhauses aus? 25 % der Wärme für die Wärmepumpe kommt direkt aus dem PVT-Kollektorfeld, 75 % wird aus der Erdsonde bereitgestellt. 76 % dieser Quellenwärme aus der Erdsonde stammt ursprünglich auch von der PVT-Anlage. Bei dem Haus in Schweden zeigt die Messtechnik, dass 21 % – entspricht 1.427 kWh – des Wärmepumpenstrombedarfs über das Jahr hinweg direkt durch PVT-Strom gedeckt wird. Eine Solarstrombatterie gibt es hier nicht. Die Arbeitszeit des Jahres 2022 steigt also von 3,4 auf 4,3, wenn man diesen Effekt berücksichtigt.

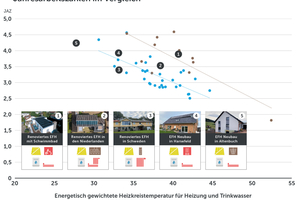

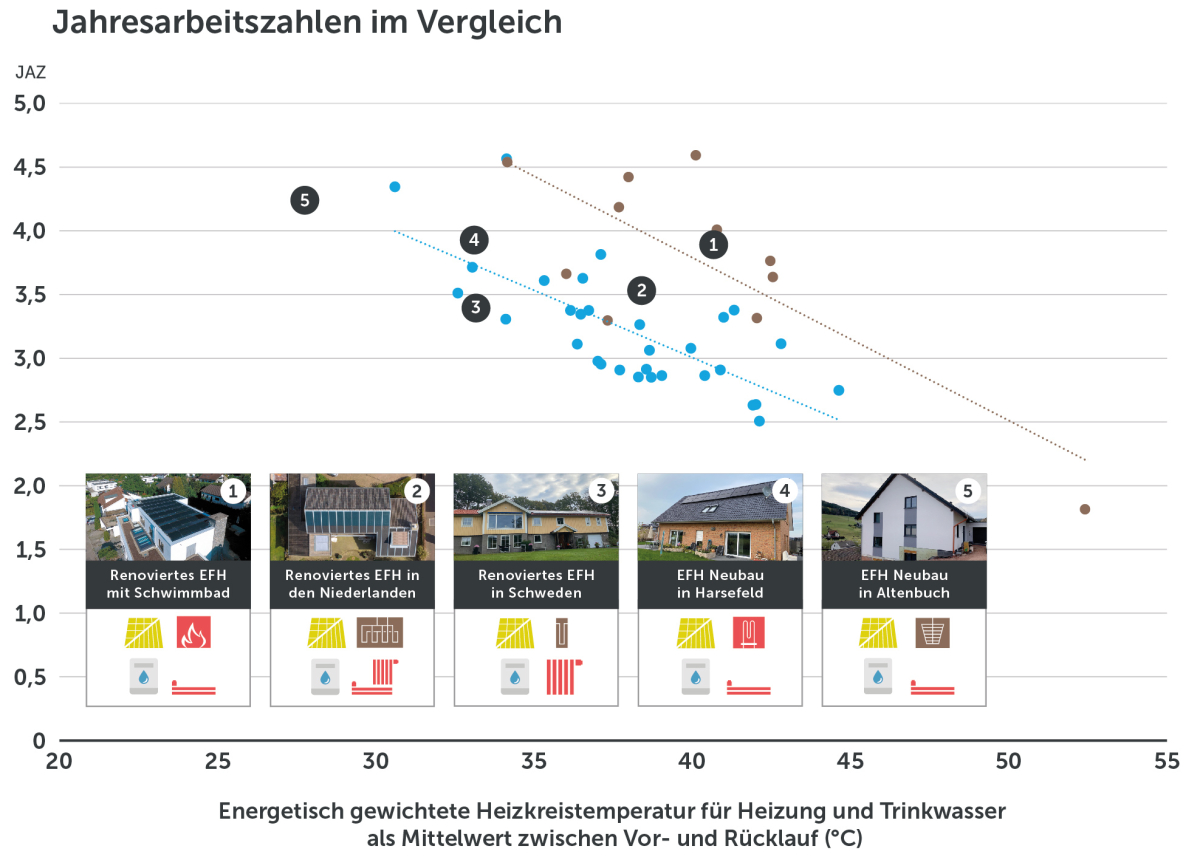

Abb. 4 führt die Feldtestergebnisse von Wärmepumpensystemen ohne PVT aus früheren Monitoring-Projekten mit den Ergebnissen der neuen IntegaTE-Demonstrationshäuser zusammen. Jeder blaue Punkt steht für eine Luftwärmepumpe, jeder braune Punkt für eine Solewärmepumpe – jeweils in Einfamilienhäusern im Bestand. Die schwarzen Punkte für die fünf vermessenen IntegraTE-Anlagen liegen etwa zwischen der Effizienz von Luft- und der von Solewärmepumpen. „Dies ist ein erfreuliches Ergebnis, weil die PVT-Wärmepumpensysteme ja noch eine deutlich jüngere und weniger erprobte Haustechnik sind, die sicherlich noch einiges an Verbesserungspotential erschließt“, erklärt Kramer.

Auch wenn Abb. 4 zeigt, dass die Jahresarbeitszahl von Wärmepumpen von der Temperatur im Heizkreis und im Warmwasserkreis abhängt, lassen sich gute Effizienzwerte im Altbau erzielen. „PVT-Wärmepumpen Anlagen sind nach unseren Erkenntnissen durchaus geeignet auch im Sanierungsfall zum Einsatz zu kommen“, zieht Kramer Bilanz.
