Haus ahoi! Wohnen auf dem Wasser

In einer Serie mit dem BMUB präsentieren wir Projekte aus der Bauforschung. In Teil 23 geht es um thermisch aktivierte Sandwichschwimmkörper.

Schwimmende Gebäude stellen eine begeisternde Herausforderung für die Bautechnik dar. Erste Demonstrationsprojekte und konkrete Planungen beschäftigen Planer und Bauausführende in vielen Teilen der Welt.  Forschung und Demonstratoren in Deutschland ermöglichen deutschen Planern die Teilhabe am internationalen Wettbewerb um innovative Planungskonzepte. Der derzeitige Stand der Technik lässt eine Umsetzung solcher Konzepte nur eingeschränkt zu.

Wenngleich auch solche Konstruktionen einen Eingriff in die Natur darstellen, überwiegen die positiven Aspekte. Industriebrachen mit stillgelegten Stadthäfen entwickeln sich zu architektonisch attraktiven Wohn- und Arbeitsquartieren. Tagebaufolgelandschaften in zumeist strukturschwachen Regionen wandeln sich zu naturnahen, touristisch attraktiven Zentren. In globaler Sicht stellen Wasserflächen im Hinblick auf eine zunehmende Weltbevölkerung und ein Abnahme des verfügbaren Baulandes eine Alternative mit zusätzlichem Potenzial zur dezentralen Energiegewinnung dar.

Stand der Technik und Funktionalität eines schwimmenden Bauwerks

Derzeit werden in Deutschland schwimmende Bauwerke auf Pontons gebaut, die der Sicherung des Auftriebs dienen und keine Innenraumnutzung zulassen. Die Pontons bestehen aus Stahlkästen oder aus einer ausgeschäumten Stahlbetonglocke. In den Niederlanden werden gegenwärtig schwimmende Pontons mit Innenraumnutzung aus Ortbeton in WU–Bauweise hergestellt.

Die Versorgung der Wohnräume zur Deckung des Heiz- und/oder Kühlenergiebedarfs werden gegenwärtig über flexible Rohrsysteme sichergestellt, die mit dem Festland verbunden sind. Eine autarke Versorgung des schwimmenden Bauwerks mit Heiz- oder Kühlenergie ist derzeit einzig über Photovoltaikpaneele und/oder Solarthermie Kollektoren möglich. Diese Systeme sind kostenintensiv. Das umgebende Wasser bietet ein Energiereservoir an, welches zum Heizen oder Kühlen genutzt werden kann.

Ziel dieses Forschungsvorhabens ist es, ein schwimmendes Untergeschoss mit möglicher Innenraumnutzung in Sandwichbauweise mit einer thermisch aktivierten Vorsatzschale zu entwickeln und zu errichten. Das umgebene Energiereservoir wird durch eine außenliegende thermisch aktivierte Vorsatzschale erschlossen. Die thermisch aktivierte Vorsatzschale wird durch eine Kerndämmschicht vom Innenraum thermisch entkoppelt. Die innere Tragschale des Sandwichquerschnitts dient dem Lastabtrag der Einwirkenden Lasten auf einen Schwimmkörper.

Einwirkungen auf schwimmende Bauwerke

Zur Bemessung eines schwimmenden Untergeschosses in Sandwichbauweise sind Einwirkungen auf das Tragwerk zu bestimmen und in Einwirkungskombinationen zusammenzufassen. Neben den herkömmlichen Einwirkungen auf ein Tragwerk, ist der ständige Wasserdruck, die dynamische Wellenbelastung und dem thermischen Eisdruck infolge einer geschlossenen Eisdecke zu beachten.

Durch den Wärmeaustausch über die thermisch aktivierte Vorsatzschale wird der thermische Eisdruck auf das Tragwerk maßgeblich verringert. Infolge dem Ausfall der thermisch aktivierten Vorsatzschale wird der thermische Eisdruck als außergewöhnliche Einwirkung eingestuft. Besondere Bedeutung kommt bei einem Sandwichquerschnitt dem Lastfall Temperatur zu. Aus der Temperaturdifferenz zwischen Vorsatz- und Tragschale folgt eine Dehnungsdifferenz, die von den Verbindungsmitteln zwischen Trag- und Vorsatzschale aufgenommen wird.

Bei einem Schwimmkörper befindet sich die Vorsatzschale teilweise unter und teilweise über dem Wasser, wodurch ein zusätzlicher Temperaturlastfall entsteht. Auf die Vorsatzschale wirkt ein nicht-linearer Temperaturverlauf über die Vorsatzschalenhöhe. Umfangreiche Berechnungen ergaben eine Steigerung der Scherverformung der Vorsatzschale von 20 %. Die Verbindungsmittel zwischen Trag- und Vorsatzschale müssen über dementsprechende Reserven verfügen.

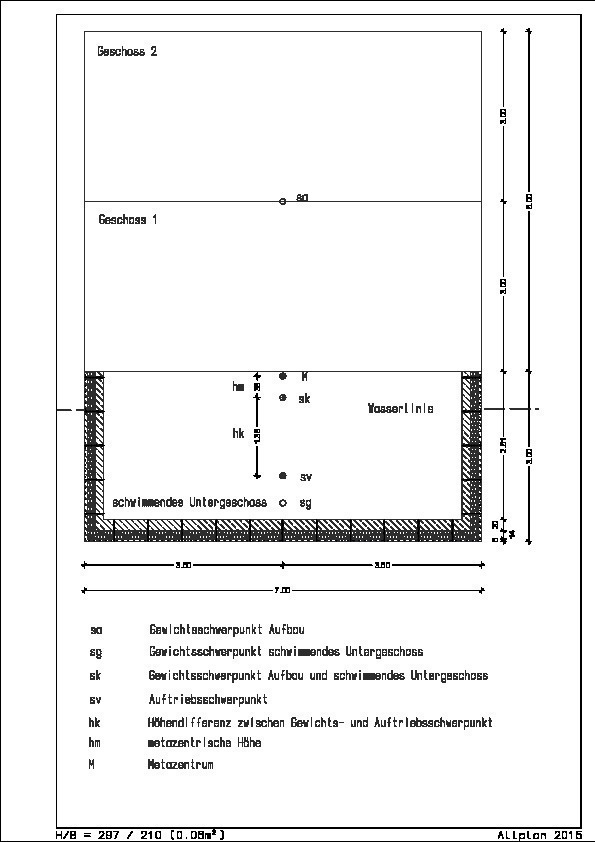

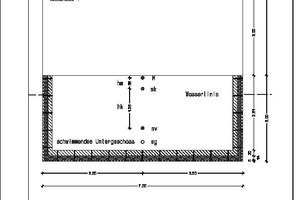

Nach dem Archimedischen Prinzip schwimmt ein Körper, wenn seine Gewichtskraft durch die Auftriebskraft aufgehoben wird. Die Auftriebskraft berechnet sich über, dass verdrängte Volumen des Schwimmkörper und der Wasserwichte. Da die Wichte von Wasser konstant ist, ist das verdrängte Volumen des Wassers ausschlaggebend für den Entwurf eines Schwimmkörpers. Weiterhin ist eine stabile Schwimmlage zu beachten. Liegt der Gewichtsschwerpunkt unter dem Auftriebsschwerpunkt des schwimmenden Untergeschosses ist die Schwimmlage stabil. Ein oben offener Trog mit einer schweren Bodenplatte bietet Vorteile hinsichtlich der Schwimmstabilität.

Wasserundurchlässigkeit

Zur Nutzung des Innenraums von Schwimmkörpern, werden Bauteile aus wasserundurchlässigem Beton erforderlich. In der Richtlinie des Deutschen Ausschusses für Stahlbeton (DAfStb) für Wasserundurchlässige Bauwerke [1] sind Regeln für die Verwendung von normalfesten Betonen verankert. Aussagen zu hochfesten Betonen werden nicht getroffen. In einem Versuchsprogramm wurden ein normalfester und ein hochfester Beton mit unterschiedlichen Lagerungsbedingungen auf Wasserundurchlässigkeit nach DIN EN 12390-8 [2] überprüft.

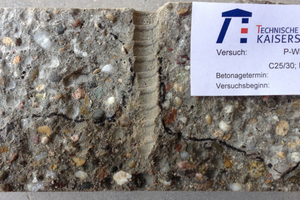

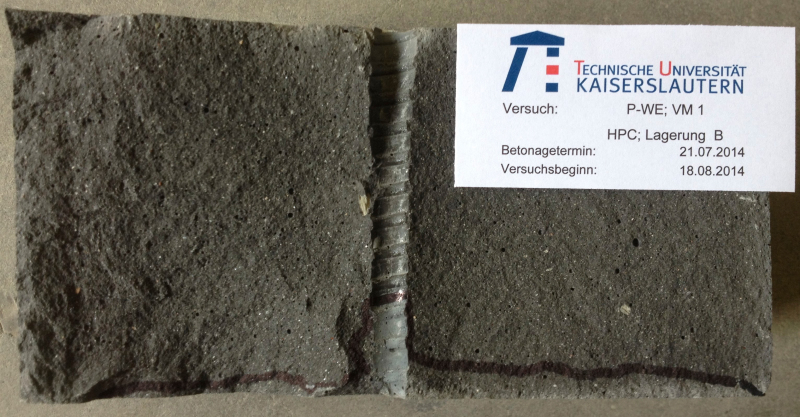

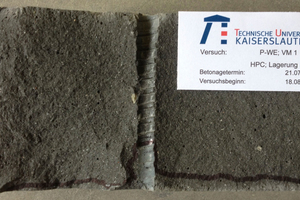

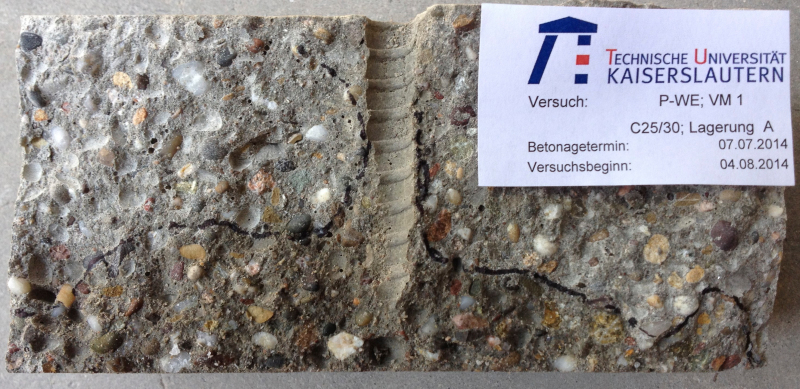

Die herstellbedingten Schwachstellen der Vorsatzschale durch die durchstoßenen GFK – Anker und die Auswirkungen der Fuge aus Hochfestleim zwischen den Vorsatzschalen wurden ebenfalls auf Wasserundurchlässigkeit im ungerissenen Zustand untersucht. Die Versuchsergebnisse zeigen eine vernachlässigbare Wassereindringtiefe bei den Versuchskörpern aus hochfesten Beton. Maßgebend wird bei beiden Betonen die Schwachstelle durch den GFK – Anker. An der Schwachstelle ist bei Verwendung eines hochfesten Betons eine maximale Wassereindringtiefe von 3 cm aufgetreten. Weiterhin stellt sich, bei normalfesten und hochfesten Betonen, über die Versuchsdauer ein Selbstabdichtungseffekt ein. Dieser Effekt entsteht durch die Umlagerung des Wassers aus den Kapillarporen in die Gelporen der Betonmatrix. Aufgrund des geringeren Kapillarporenanteils bei hochfesten Betonen ist der Selbstabdichtungseffekt stärker ausgeprägt. Dadurch werden für Bauwerke im direkten Kontakt mit Wasser kleinere Bauteildicken möglich.

Selbstheilung von Beton

Ungeklärt bleibt das Verhalten von hochfesten Beton im gerissenen Zustand. Bei normalfesten Beton ist eine maximale Rissbreite zulässig, da durch den Selbstheilungseffekt rechnerische Rissbreiten bis zu 0,2 mm, bei einem Druckgradienten von < 10 m Wassersäule nach einiger Zeit geschlossen werden. Für einen hochfesten Beton liegen keine Versuchsergebnisse vor. Die Ursachen der Selbstheilung werden in physikalische, chemische und mechanische Vorgänge unterteilt. Durch den geringen Wasser/Feinkorn Anteil im hochfesten Beton ist es denkbar das dass, Nachhydratisieren des Zementsteins stärker ausgeprägt ist und die Selbstheilung schneller abläuft oder sich breitere Risse bei gleichem Druckgradienten schließen. Der Selbstheilungseffekt von hochfesten Betonen sollte weiterführend untersucht werden, um Aussagen über zulässige Rissbreiten treffen zu können. Dadurch kann ein Tragwerk im ständigen Kontakt mit Wasser wirtschaftlicher bemessen werden.

Thermisch aktivierte Vorsatzschale

Die thermisch aktivierte Vorsatzschale nimmt über Rohrregister Wärme auf oder gibt diese ab. Ein thermisch aktiviertes Bauteil wird nach seiner spezifischen Leistung, Wärme abzugeben oder Kälte aufzunehmen beurteilt. Die Leistung einer thermisch aktivierten Bauteils ist von folgenden Parametern abhängig:

– der Rohrteilung,

– der Betonüberdeckung der Rohre,

– der Wärmeleitfähigkeit des Rohrmantels,

– der Wärmeleitfähigkeit der Tragschicht,

– dem Volumenstrom des Heiz- bzw. Kühlmediums und

– der Temperaturdifferenz zwischen Vorlauf- und Umgebungstemperaturen.

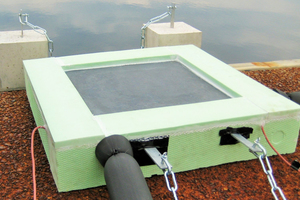

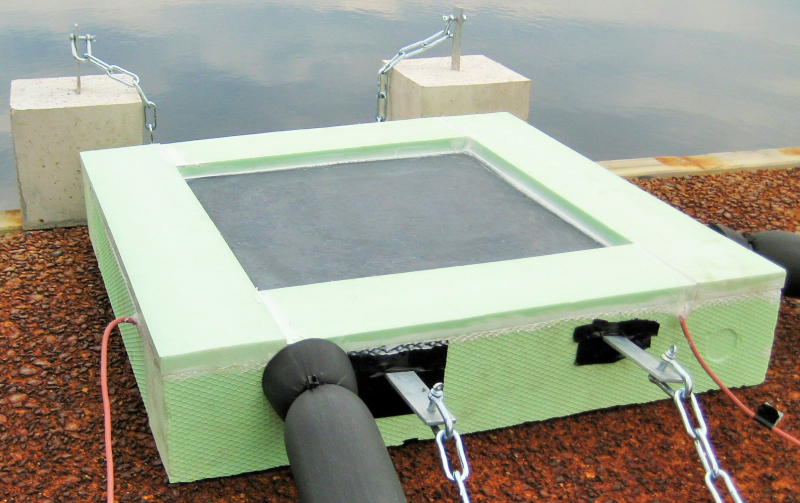

Über einer Parameterstudie wurde ein leistungsfähiger Versuchskörper dimensioniert. Der Versuchskörper zur thermisch aktivierten Vorsatzschale konnte unter realitätsnahen Bedingungen im Partwitzer See (Brandenburg) untersucht werden. Zur Bestimmung der spezifischen Leistung des Versuchskörpers ist die Vorlauf- und Rücklauftemperatur direkt am Versuchskörper, der Volumenstrom und die Wassertemperatur des Sees in unmittelbarer Umgebung aufzunehmen.

In ANSYS Fluent wurde ein numerisches Simulationsmodell entwickelt. Die Simulationsergebnisse zeigen eine sehr gute Näherung an die, im Versuch bestimmten Ergebnisse. Die Leistung eines Wärmetauschers muss zukünftig nicht mehr in aufwändigen experimentellen Untersuchungen bestimmt werden.

Großdemonstrator

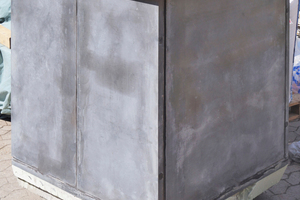

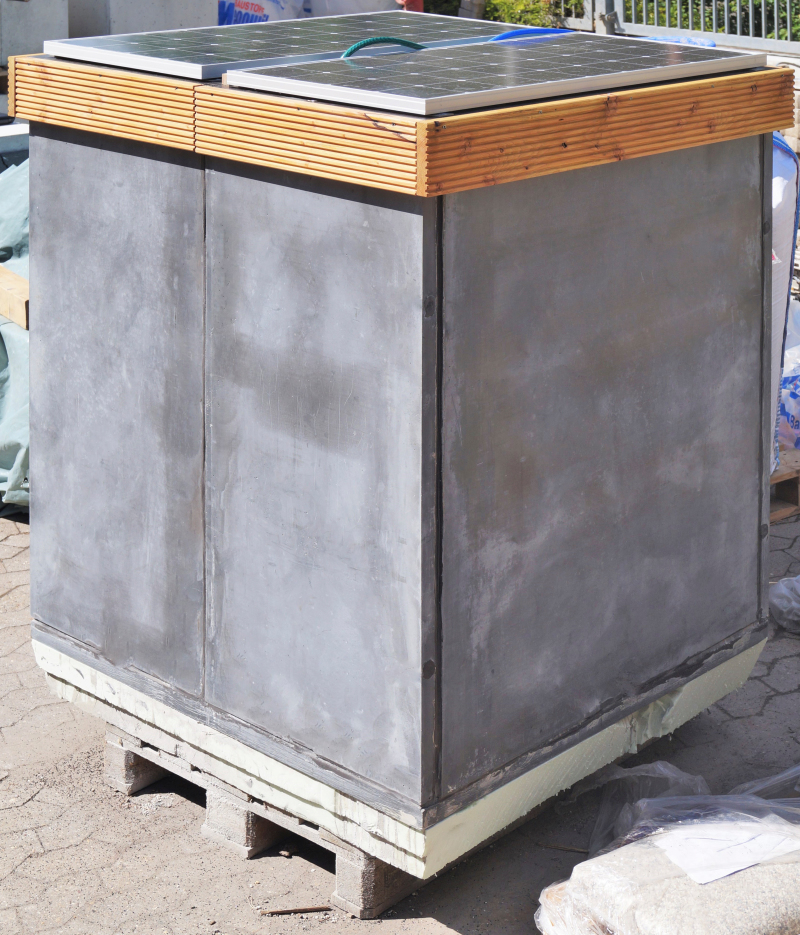

Die theoretischen und praktischen Untersuchungen aus dem Forschungsvorhaben sind in einem Großdemonstrator umgesetzt. Es werden die Herstellbarkeit, das Abdichtungskonzept und die Sicherstellung der Eisfreiheit durch die thermisch aktivierte Vorsatzschale realitätsnah überprüft. Der Großdemonstrator besteht aus plattenartigen Sandwichbetonfertigteilen mit einer thermisch aktivierten Vorsatzschale.

Die Betonfertigteile sind durch ein Stahlverbindungsmittel an der Tragschale zug- und druckfest zu einem Trog verbunden. Bei einem Schwimmkörper aus Sandwichbetonfertigteilen ist der Einsatz eines elastischen Dichtstoffes in den äußeren Fugen zwischen den Vorsatzschalen unbedingt notwendig. Ein starres Fugenmaterial kann die temperaturbedingten Scherverformungen der Vorsatzschale nicht kompensieren.

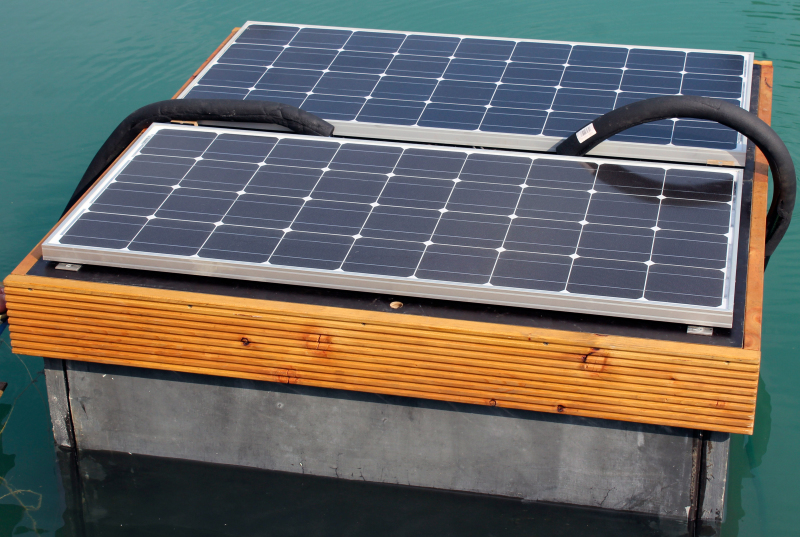

Um das wirklichkeitsnahe Verhalten des thermisch aktivierten Sandwichschwimmkörpers bewerten zu können, werden Dauermessungen in einem See durchgeführt. Im Innenraum des Großdemonstrators werden Vorlauf- und Rücklauftemperaturen und der Volumenstrom des Wassers im Rohrregister dauerhaft aufgenommen und gespeichert. Zusätzlich wird über Außen- und Innenfühler die Temperatur und Luftfeuchtigkeit aufgezeichnet. Photovoltaikpaneele und Stromspeicher versorgen die Mess- und Pumpentechnik mit Energie autark. Die Dauermessung der thermisch aktivierten Vorsatzschale gibt Auskunft über das nutzbare Energiepotenzial, welches durch das umgebende Wasser bereitgestellt wird. Ebenso wird die Sicherstellung der Eisfreiheit um den Großdemonstrator dokumentiert.

Mit den vorgestellten Ergebnissen ist eine konstruktive Durchführung möglich und wird ein Ansatz zur Ausführung eines Schwimmkörpers mit Innenraumnutzung vorgestellt.

Literaturverzeichnis [1]  DAfStb, „DAfStb-Richtlinie Wasserundurchlässige Bauwerke aus Beton,“ Beuth, Berlin, 2003. [2]  DIN EN 12390-8, Prüfung von Festbeton – Teil 8 Wassereindringtiefe unter Druck, Berlin: Beuth Verlag, 2009. Projektbeteiligte: Prof. Dr.-Ing. Matthias Pahn, Prof. Dr.-Ing. Jürgen Schnell, Prof. Dr.-Ing. habil. Horst Stopp, M.Sc. Martin Kiesche, Dr.-Ing. Wolfgang Schmidt, Dipl.-Ing. (FH) Torsten Toepel
Technische Universität Kaiserslautern
x

Thematisch passende Artikel:

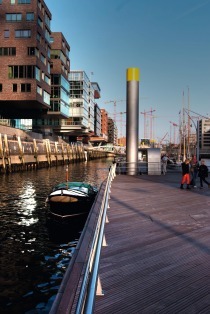

Ausgabe 05/2009 HafenCity Hamburg
