Tiefgaragenanschlüsse und Wärmebrückenminimierung

Foto: Schöck Bauteile GmbH

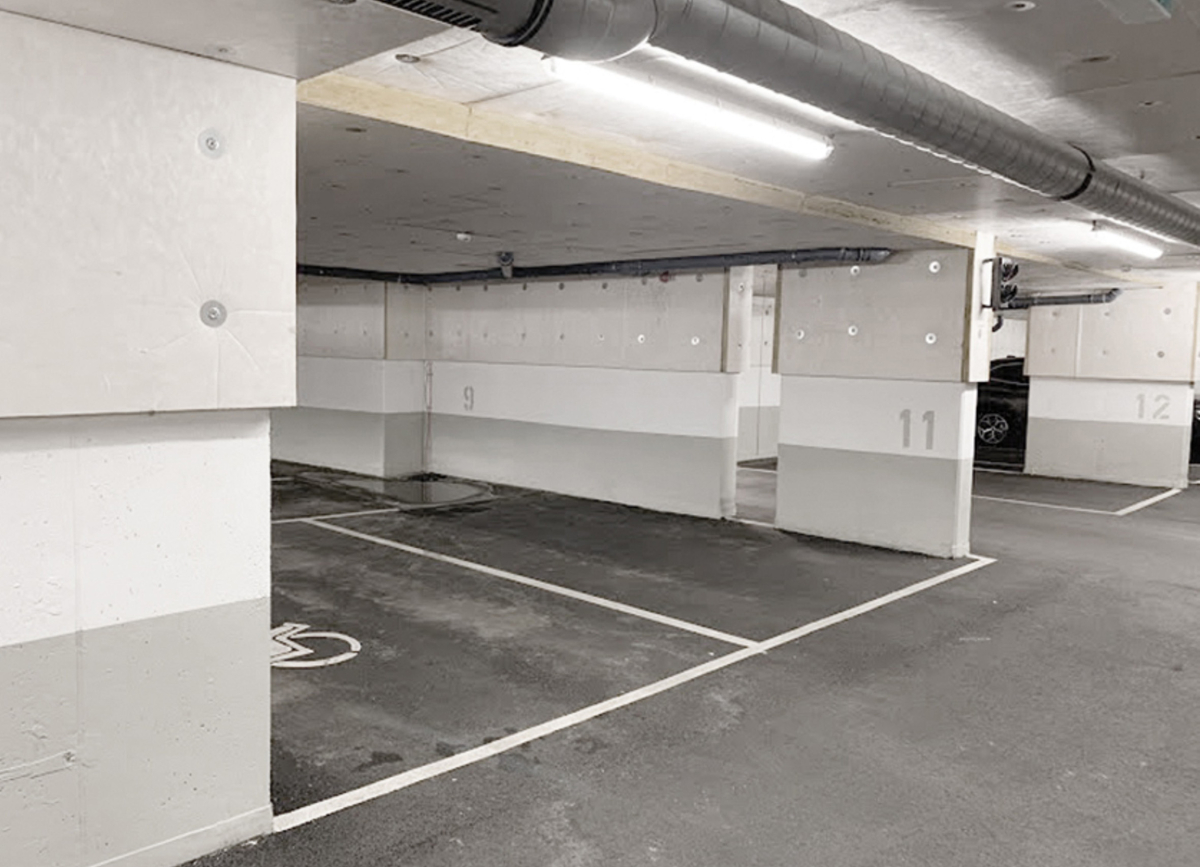

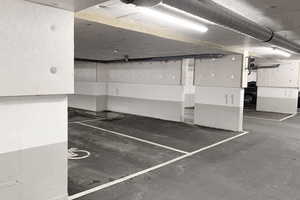

Abb. 5 und 6: Tiefgaragenaußenwände und Stützen...

Foto: Schöck Bauteile GmbH

Foto: privat

Autor: Dipl.-Ing. Architekt Stefan Horschler, Büro für Bauphysik

Foto: privat

Foto: Schöck Bauteile GmbH

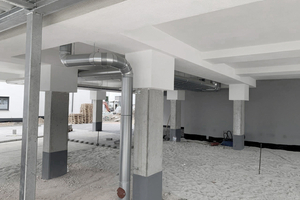

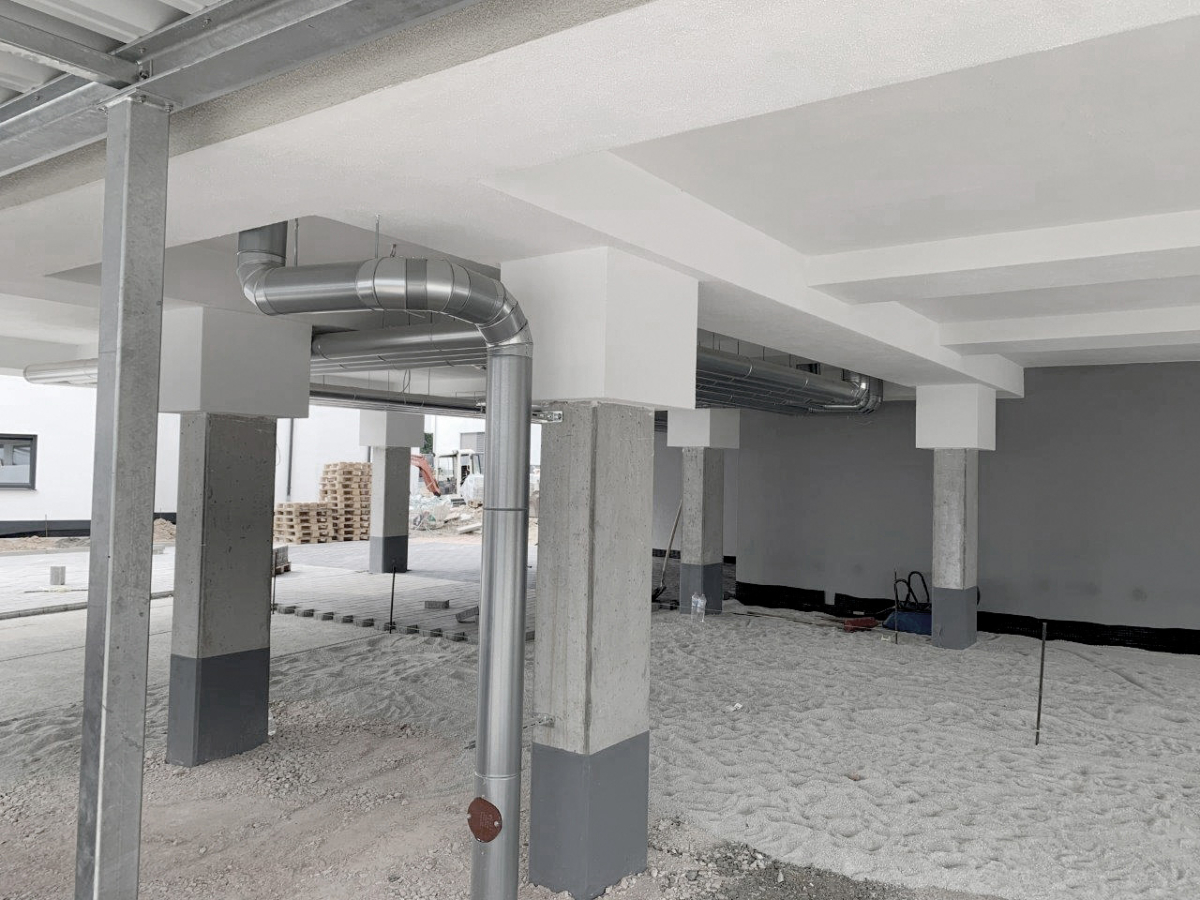

...mit flankierenden Dämmmaßnahmen

Foto: Schöck Bauteile GmbH

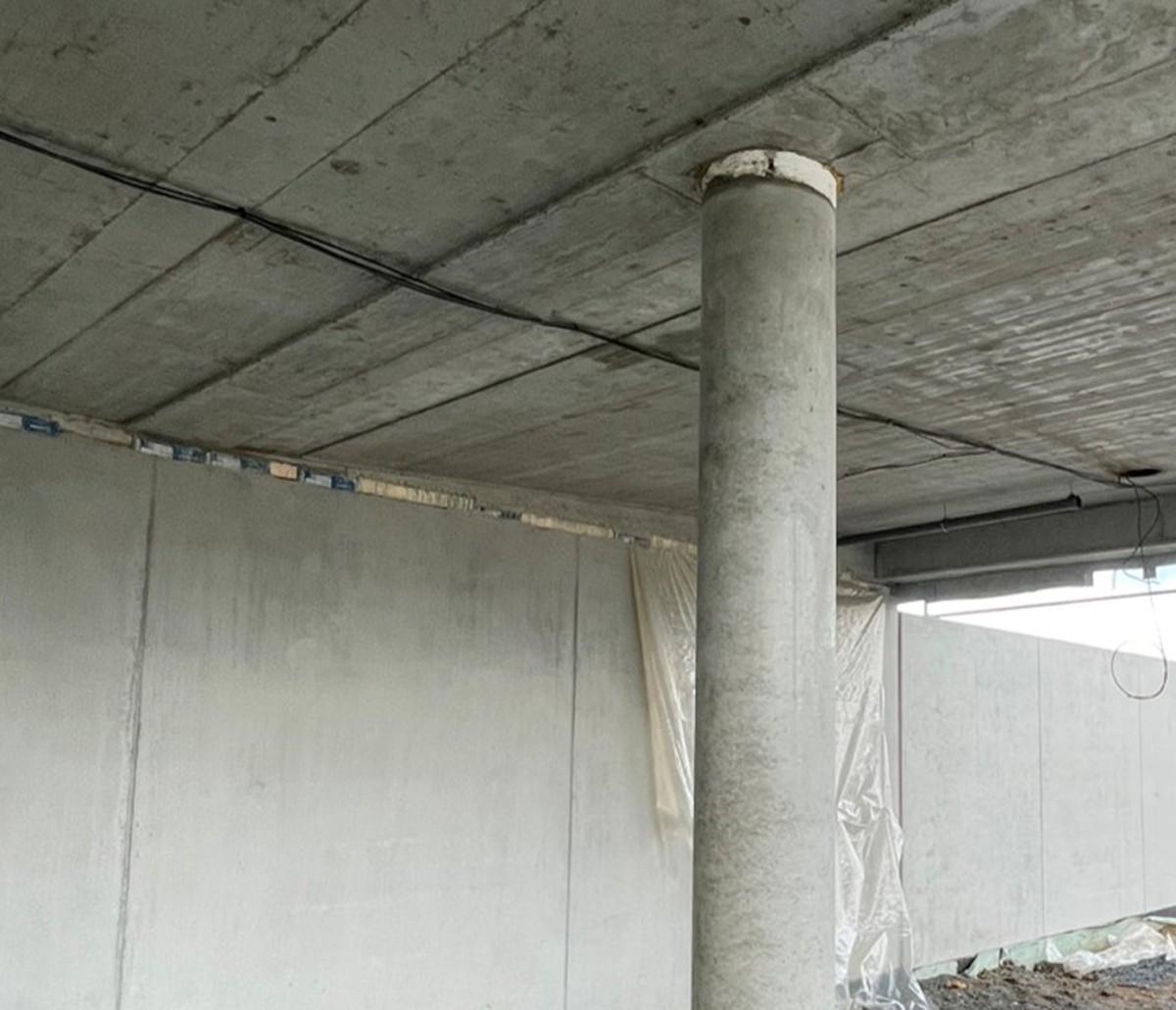

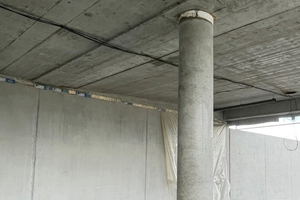

Abb. 11: Thermische Trennung

Foto: Schöck Bauteile GmbH

Foto: Stefan Horschler

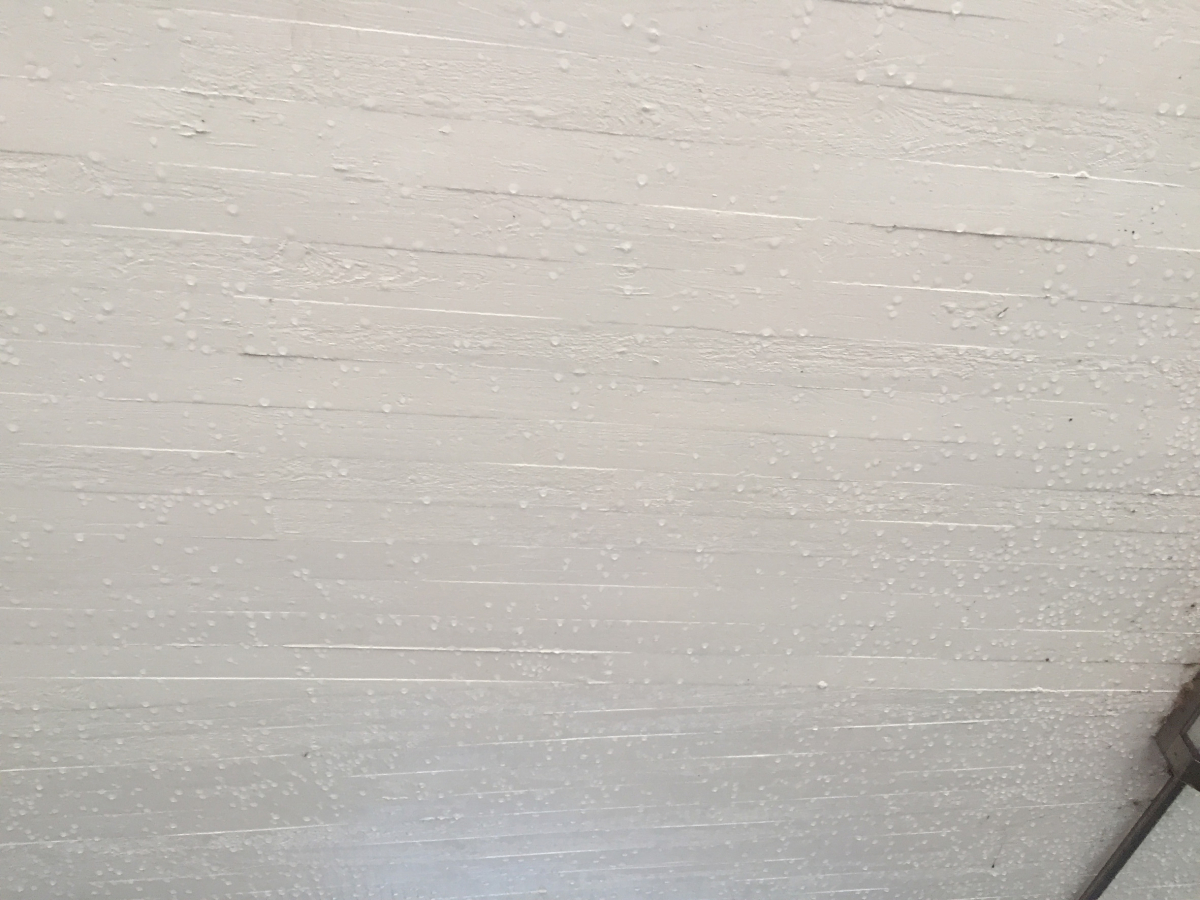

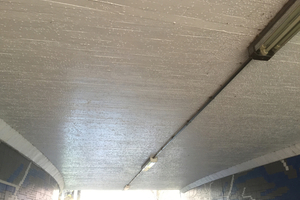

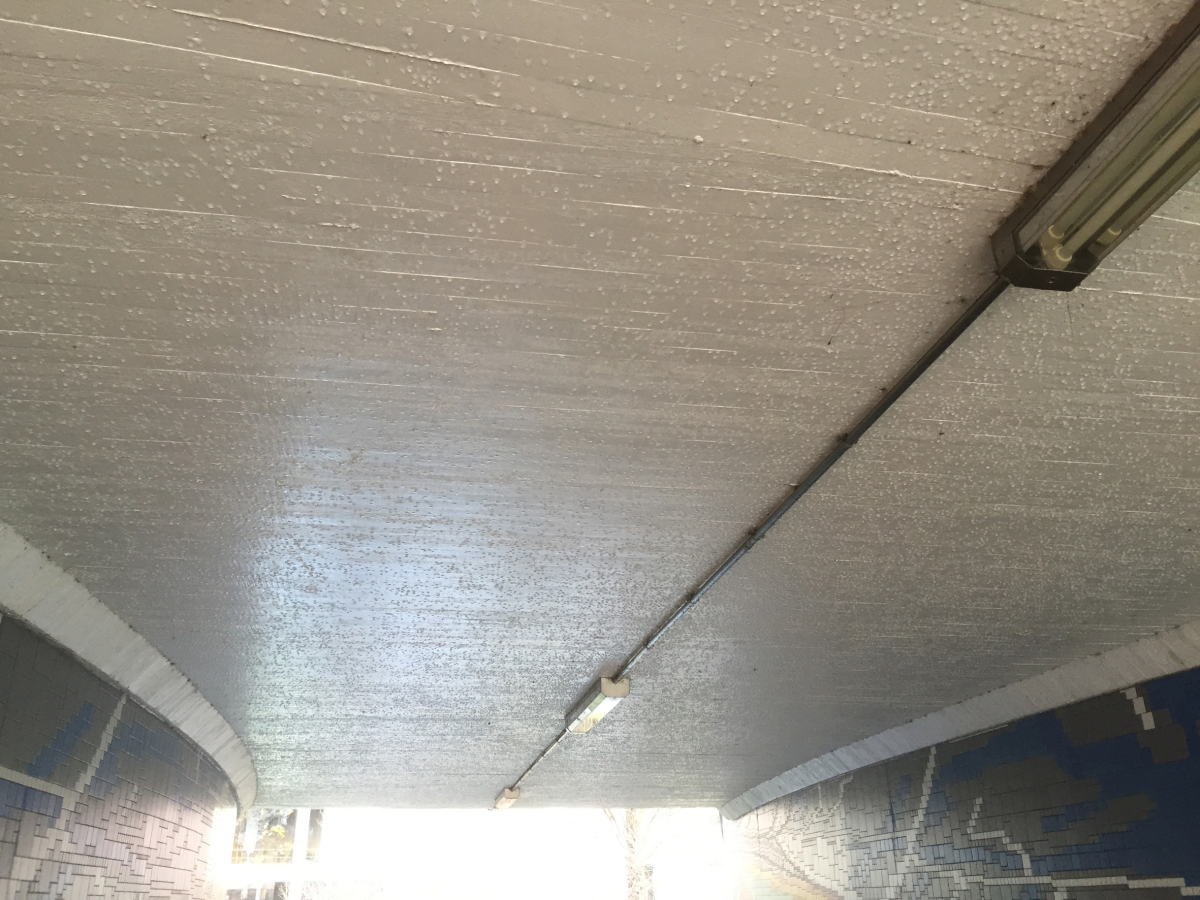

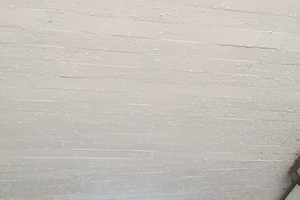

Abb.1 und 2: Tauwasserbildung unterhalb einer Tiefgaragendecke

Foto: Stefan Horschler

Grafiken: DIN 4108 Beiblatt 2:2019-06, Wärmeschutz und Energie-Einsparung in Gebäuden, Ausgabe: 2019-06

Kategorie A: Ψ_Ref ≤ 00,42 W/(mK)

Grafiken: DIN 4108 Beiblatt 2:2019-06, Wärmeschutz und Energie-Einsparung in Gebäuden, Ausgabe: 2019-06

Grafik: DIN 4108 Beiblatt 2:2019-06, Wärmeschutz und Energie-Einsparung in Gebäuden, Ausgabe: 2019-06

Kategorie B: Ψ_Ref ≤ 0,24 W/(mK)

Grafik: DIN 4108 Beiblatt 2:2019-06, Wärmeschutz und Energie-Einsparung in Gebäuden, Ausgabe: 2019-06

Grafik: Stefan Horschler

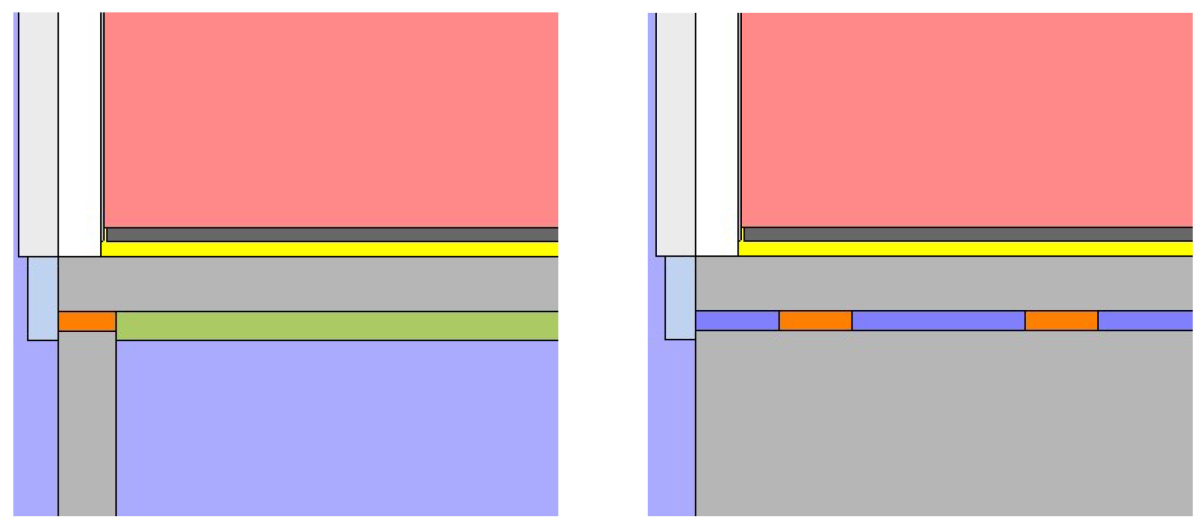

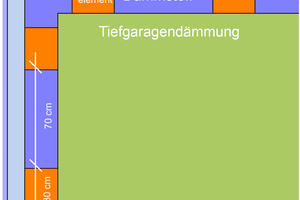

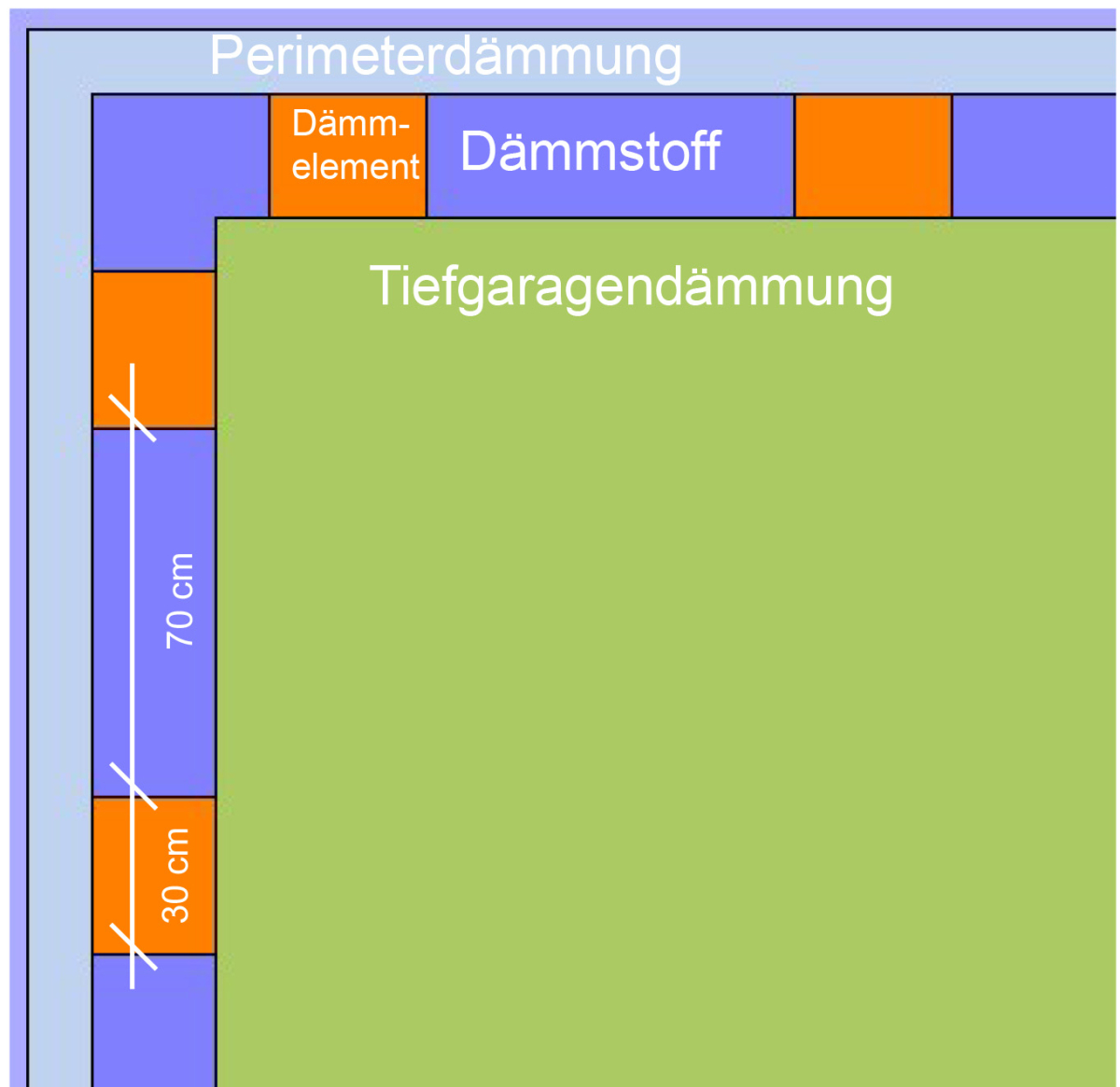

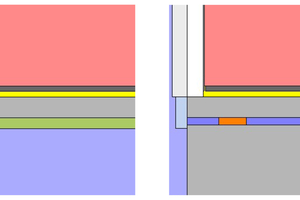

Abb. 7: Schnitt- und Grundrissdarstellungen zum Verständnis des speziellen Dämmelements

Grafik: Stefan Horschler

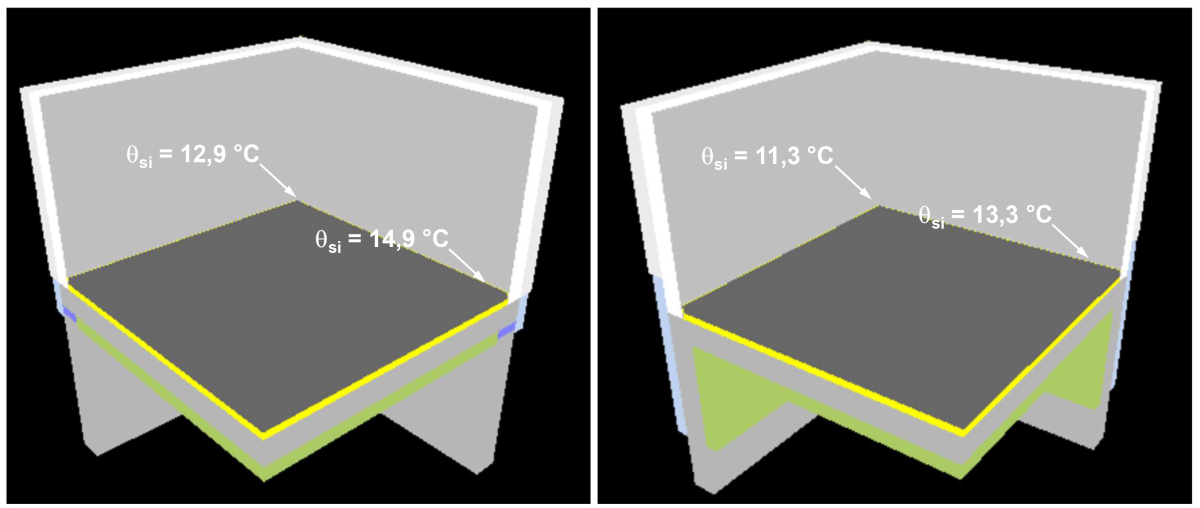

Abb. 10: Oberflächentemperaturen für die in Abbildung 65 angegebenen 2 Fälle(links: Dämmelement- Fall 2, rechts: flankierende Dämmung - Fall 1)

Grafik: Stefan Horschler

Foto: Stefan Horschler

Einfacher und kostengünstiger zu bauen, führt nun nicht zwangsläufig zu neuen Bau- und Fügetechniken und erfordert sicherlich auch nicht eine Neuerfindung des Bauens. Kostenreduktion sollte schon gar nicht zulasten der Gebrauchstauglichkeit gehen. Interessant wird es da, wo qualitativ hochwertiges Bauen durch Änderung der Planung und Ausführung erreicht werden kann und die Kosten im Großen und Ganzen ähnlich bleiben.

Die Mindestanforderungen zur Vermeidung von Schimmel und Tauwasser werden seit vielen Jahrzehnten in der DIN 4108 beschrieben. Abgeleitet aus einem Innenklima von θi = 20 °C und φ = 50 % wird für Kanten und Ecken für Wohn- und wohnähnliche Gebäude eine Oberflächentemperatur von θ_si ≥ 12,6 °C angegeben. Ob im Einzelfall Schimmel an der Bauteiloberfläche auftritt, hängt zum einen vom Innenklima (nutzerabhängige Einflussgröße) und zum anderen von der Oberflächentemperatur und somit der feuchteschutztechnischen Robustheit der Konstruktion ab. Der Nutzer übt durch sein Heiz- und Lüftungsverhalten...
